Wie werden Prozessoren hergestellt? CPU-Fertigung 2026 erklärt

Wenn ich Geschäftsführern erkläre, warum ihr neuer Server gerade vier Monate Lieferzeit hat, lande ich früher oder später bei einem Thema, das viele unterschätzen: die Herstellung der CPU darin. Ein moderner Prozessor ist eines der komplexesten Produkte, die die Menschheit je gebaut hat — und der Fertigungsprozess hat direkten Einfluss auf Ihre IT-Planung. In diesem Artikel zeige ich Ihnen, wie Prozessoren 2026 wirklich entstehen, wer die Player sind, und was das für Ihre Hardware-Strategie in Hamburg und Norddeutschland bedeutet.

Vom Sand zum Silizium-Wafer

Jeder moderne Prozessor beginnt seine Reise als banaler Quarzsand. Sand besteht zu rund 95 Prozent aus Siliziumdioxid (SiO2), aus dem in einem mehrstufigen Verfahren hochreines elektronisches Silizium gewonnen wird. Die Reinheit, die Chip-Hersteller verlangen, ist absurd: 99,9999999 Prozent — neun Neunen, in der Branche bekannt als „9N”. Auf eine Milliarde Atome darf höchstens ein einziges Fremdatom kommen.

Aus dieser Schmelze wird im Czochralski-Verfahren ein einkristalliner Block gezogen, der Ingot. Ein moderner 300-mm-Ingot ist rund 2 Meter lang, wiegt mehrere Hundert Kilogramm und besteht aus einem einzigen, perfekten Kristallgitter. Eine Diamantsäge schneidet aus diesem Ingot rund 0,775 Millimeter dünne Scheiben — die Wafer. Diese werden auf nanometergenaue Spiegelglätte poliert, weil jede Unebenheit später zu Belichtungsfehlern führen würde.

Front End of Line: Wo die Transistoren entstehen

Sobald der Wafer poliert ist, beginnt der eigentliche „Bau” der Schaltkreise. Die Branche teilt den Prozess in zwei Phasen — Front End of Line (FEOL) und Back End of Line (BEOL). FEOL ist der exklusive, teure Teil: Hier werden die Transistoren in das Silizium hineingebaut.

1. Oxidation und Beschichtung. Auf den Wafer werden dünne Schichten Siliziumdioxid, Siliziumnitrid und ein lichtempfindlicher Fotolack aufgetragen — wenige Atomlagen dünn, perfekt gleichmäßig.
2. EUV-Belichtung. Eine ASML-Lithografie-Maschine projiziert das Schaltungsmuster mit 13,5 nm Extreme-Ultraviolet-Licht auf den Fotolack. Eine einzige Belichtung dauert Bruchteile einer Sekunde, das Licht wird vorher von einer Photomaske geformt.
3. Entwickeln und Ätzen. Belichtete oder unbelichtete Stellen des Fotolacks werden chemisch entfernt. Anschließend ätzen Plasma-Gase die freigelegten Bereiche selektiv weg — auf den Bruchteil eines Nanometers genau.
4. Dotierung (Ionenimplantation). Borionen oder Phosphorionen werden mit hoher Energie in das Silizium geschossen. Sie verändern dessen Leitfähigkeit und schaffen so die positiven (p) und negativen (n) Bereiche eines Transistors.
5. Gate-Bildung. Bei modernen 2-nm-Chips wird hier das Gate-All-Around gebildet — der Stromfluss wird von allen vier Seiten gesteuert. Das ersetzt die seit 2011 üblichen FinFET-Transistoren.
6. Wiederholen — bis zu 80-mal. Schritte 1 bis 5 werden für jede Schicht des Chips wiederholt. Ein moderner Prozessor besteht aus rund 80 belichteten Lagen — viele davon mit doppelter oder dreifacher Belichtung (Multi-Patterning).

Was diesen Prozess so teuer macht, ist nicht das Silizium selbst (das kostet pro Wafer rund 100 USD), sondern die Präzision. EUV-Maschinen von ASML kosten zwischen 200 und 350 Millionen Euro pro Stück, und nur dieser eine niederländische Hersteller liefert sie weltweit. Eine moderne 2-nm-Fabrik braucht 30 bis 50 dieser Maschinen — das erklärt, warum der Bau einer Fab heute 20 bis 30 Milliarden US-Dollar verschlingt. ASML selbst veröffentlicht laufende Daten zu Stückzahlen und Auslastung in den Quartalsberichten (investor.asml.com).

Back End of Line: Verdrahten und Verpacken

Hat ein Wafer FEOL überlebt, sitzen darauf Milliarden funktionsfähige Transistoren — aber sie sind noch isoliert. Back End of Line (BEOL) übernimmt jetzt das „Verkabeln”:

• Bis zu 15 Metalllagen aus Kupfer (lokal) und Wolfram (vertikale Verbindungen) werden in die Lückenstruktur eingebracht.
• Jede Lage wird wieder belichtet, geätzt, beschichtet — aber mit weniger anspruchsvoller Lithografie (DUV statt EUV).
• Spezielle Damascene-Verfahren garantieren, dass die Kupferleiterbahnen nicht oxidieren und keine Querschlüsse erzeugen.

Erst danach trennt eine Diamantsäge die einzelnen Chips (die Dies) aus dem Wafer. Jeder einzelne Chip wird elektrisch getestet — ein Prozess, der „Wafer-Probe” genannt wird. Defekte Dies werden markiert und aussortiert; bei modernen 2-nm-Knoten liegt die Yield (Ausbeute) bei nur 50 bis 70 Prozent, wenn die Fertigung neu anläuft, und steigt nach 12 bis 18 Monaten auf 80 bis 90 Prozent.

Ich erkläre Kunden gerne: Sie kaufen keinen Chip, sondern ein Stück industriegeschichtliches Wunder. Wenn das in den nächsten Jahren irgendwo klemmt — geopolitisch, wirtschaftlich, technisch — wird IT-Hardware teurer und knapper. Deshalb planen wir bei unseren Managed-Kunden Server- und Notebook-Lebenszyklen 6 bis 12 Monate im Voraus.

Jens Hagel
Geschäftsführer hagel IT-Services GmbH

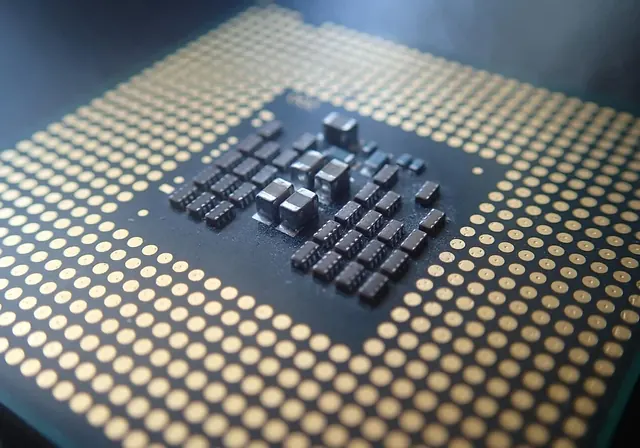

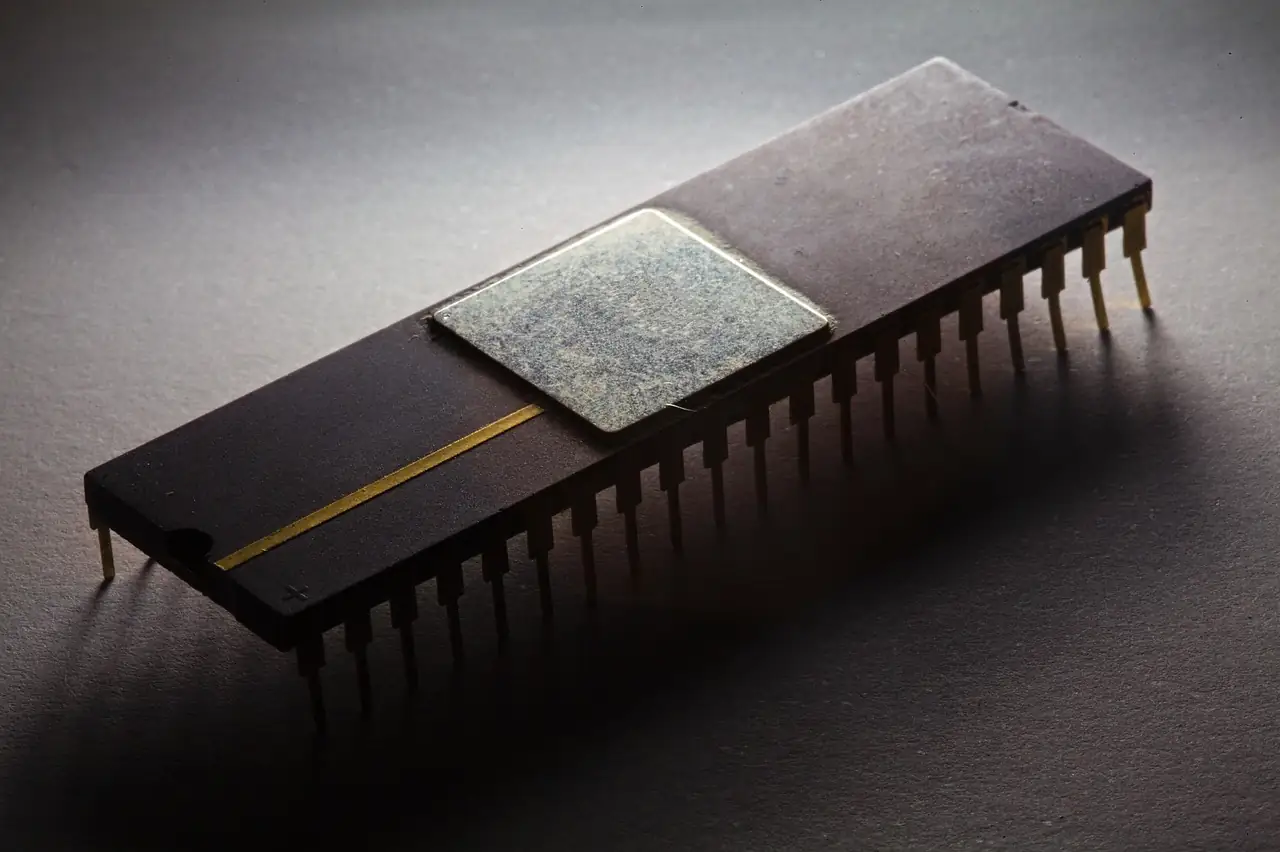

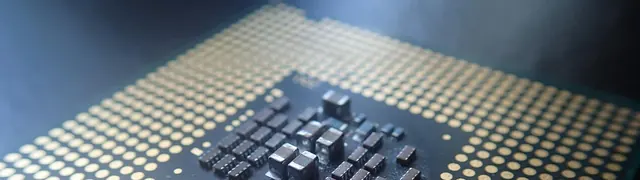

Funktionierende Chips wandern weiter zum Packaging. Hier wird der nackte Die in ein Schutzgehäuse gesetzt, mit Kontaktstiften (LGA, BGA oder PGA) versehen und mit einem Kühlflächen-Deckel (IHS — Integrated Heat Spreader) abgeschlossen. Bei modernen Server-CPUs wie AMDs EPYC oder Intels Xeon kommen sogenannte Chiplet-Architekturen dazu: Mehrere kleine Dies werden auf einem gemeinsamen Substrat zu einer Einheit verbunden — das ermöglicht höhere Yields und schnellere Markteinführung.

Warum Reinräume so kritisch sind

Ein einziges Staubkorn auf einem Wafer macht potenziell Hunderte Chips unbrauchbar. Halbleiter-Reinräume entsprechen der Klasse ISO 1 oder ISO 3 — das ist 1.000 bis 100.000 Mal sauberer als ein Operationssaal. Die Luft wird über HEPA- und ULPA-Filter im 6-Sekunden-Takt komplett ausgetauscht. Mitarbeiter tragen vollständige „Bunny Suits” und benutzen klebrige Bodenmatten an jeder Tür. Selbst die Cleanroom-Kosmetik ist reglementiert — Make-up oder Parfum sind verboten, weil ihre Partikel Wafer kontaminieren würden.

Das alles erklärt, warum eine 2-nm-Fab nicht einfach „nachgebaut” werden kann. China versucht es seit 2015 mit Milliardenprogrammen — und fertigt heute regulär nur 7 nm bei niedriger Yield. Der Vorsprung von TSMC, Samsung und Intel basiert nicht auf einer Maschine, sondern auf jahrzehntelanger Prozessoptimierung.

Die drei großen Fertiger 2026

TSMC dominiert den Markt deutlich: 2025 lag der Marktanteil im Foundry-Geschäft bei rund 64 Prozent, gefolgt von Samsung mit etwa 11 Prozent (trendforce.com). Intel hat unter CEO Pat Gelsinger und Nachfolger Lip-Bu Tan den Wiedereinstieg in die externe Auftragsfertigung gestartet — das Intel Foundry-Geschäft soll bis 2030 die Nummer zwei werden, ein ambitioniertes Ziel.

In Europa baut TSMC zusammen mit Bosch, Infineon und NXP das ESMC-Werk in Dresden. Es ist Europas erste fortschrittliche Logik-Fab und produziert ab 2027 in 28-nm- und 22-nm-Knoten — das sind keine Spitzentechnologien, aber strategisch wichtig für Automotive und Industriekunden in Deutschland. Die Bundesregierung fördert das Projekt mit rund 5 Milliarden Euro aus dem Europäischen Chips Act.

Warum das für Hamburger KMU relevant ist

Sie fragen sich vielleicht: „Was geht mich die TSMC-Fab in Tainan an?” Mehr, als Sie denken. Drei konkrete Berührungspunkte:

1. Lieferzeiten und Preise. Wenn ein Hersteller einen neuen Knoten anläuft, geht die erste Produktion an Apple, Nvidia und AMD. Erst danach werden Server-CPUs und Workstation-Chips bedient. Wir haben das 2024 erlebt: AMD-EPYC-Server hatten 18 Wochen Lieferzeit, weil die TSMC-Kapazitäten für Apple Silicon blockiert waren.

2. Geopolitik. 92 Prozent aller Spitzen-Knoten (unter 7 nm) werden 2026 in Taiwan gefertigt (SIA Reports). Jede ernsthafte Spannung in der Straße von Taiwan trifft die globale IT-Lieferkette innerhalb von Wochen. Der EU Chips Act und Intels Wiedereinstieg sind Reaktionen darauf — aber Diversifizierung dauert Jahre.

3. Nachhaltigkeit. Eine 2-nm-Fab verbraucht so viel Strom wie eine deutsche Stadt mit 200.000 Einwohnern und benötigt rund 200 Millionen Liter Reinstwasser pro Tag. Cloud-Anbieter und CPU-Hersteller veröffentlichen Scope-3-Emissionsdaten — das wird für ESG-Berichte zunehmend relevant. Wenn Sie Ihre IT-Beschaffung dokumentieren müssen, sind das wichtige Datenpunkte.

So planen wir Hardware-Beschaffung bei Managed-IT-Kunden

Bei jedem unserer Managed-Kunden steckt das Wissen aus der CPU-Fertigung in unseren Quartals-Reviews. Wir setzen drei Dinge konkret um:

• Hardware-Roadmap auf 24 Monate. Kein Notebook, kein Server wird gekauft, ohne Auslaufdatum zu kennen.
• Pufferzeiten für Lieferungen. Bei Spitzenmodellen kalkulieren wir 12 bis 18 Wochen, bei Standard-Hardware 4 bis 8 Wochen.
• Mehrere Lieferanten-Kanäle. Wir arbeiten mit drei deutschen Distributoren statt nur einem.
• Lebenszyklus-Verlängerung prüfen. Manchmal ist eine SSD-Aufrüstung sinnvoller als ein Komplettkauf.
• Gebrauchte Server als Option. Für unkritische Anwendungen sparen Refurbished-Geräte 40 bis 60 Prozent.

Konkret heißt das: Wenn Ihr CFO im Oktober den IT-Budget-Plan für 2027 macht, brauchen wir eine Liste mit jedem älteren als 4 Jahre Gerät — sortiert nach Risiko. Hardware, die länger läuft, wird teurer im Support, und Ersatzteile sind irgendwann nicht mehr lieferbar.

Was Sie als Geschäftsführer 2026 wissen sollten

Sie müssen kein Halbleiter-Experte werden. Aber drei Dinge sollten Sie als Entscheider aus diesem Artikel mitnehmen:

Erstens: CPU-Fertigung ist 2026 ein Drei-Spieler-Markt mit massiver geographischer Konzentration. TSMC, Samsung, Intel — danach kommt eine große Lücke. Das ist ein Risiko, das auf Ihrer IT-Beschaffung lastet, ob Sie es wahrnehmen oder nicht.

Zweitens: Die Fortschritte werden inkrementeller. Von 28 nm auf 14 nm war ein Sprung. Von 3 nm auf 2 nm ist eine Optimierung. Das heißt: Hardware altert langsamer als noch vor zehn Jahren. Ein gut gewählter Server von 2024 ist 2027 immer noch konkurrenzfähig.

Drittens: Cloud verschiebt das Problem nicht — es verschluckt es. Wer auf Microsoft Azure, AWS oder unsere Managed-Server-Plattform setzt, gibt das Hardware-Lifecycle-Problem an den Anbieter ab. Das kostet mehr im Monat, eliminiert aber das Beschaffungsrisiko. Für viele Hamburger KMU mit 5 bis 50 Arbeitsplätzen ist das die rationalere Wahl.

Wenn ein Geschäftsführer mich fragt, ob er noch eigene Server kaufen soll, sage ich ehrlich: kommt drauf an, was Sie da betreiben. Klassische File-Services und Office? Lieber Managed Workplace und in die Cloud. Eine Fertigungssteuerung, die nicht ins Internet darf? Dann eigener Server, geplant über 7 Jahre. Beides hat seinen Platz.

Jens Hagel
Geschäftsführer hagel IT-Services GmbH

Hilfreiche externe Quellen zur Vertiefung

• ASML Investor Relations — Quartalsdaten zu EUV-Lieferungen und Marktentwicklung: asml.com/en/investors
• Semiconductor Industry Association — globale Marktdaten und geopolitische Reports: semiconductors.org
• TrendForce Research — Marktanteile Foundry-Markt: trendforce.com
• BSI — Lieferkettensicherheit (deutsch): bsi.bund.de
