Wer versteht, wie Daten im Netzwerk wandern, trifft bessere Einkaufs- und Troubleshooting-Entscheidungen. Das OSI-Modell liefert dafür seit 40 Jahren die Landkarte — und ist 2026 relevanter denn je, weil Begriffe wie „Layer-7-Firewall” oder „Layer-4-Load-Balancer” mittlerweile in jeder Angebotsausschreibung stehen. Dieser Artikel erklärt die sieben Schichten in Klartext, mit Praxisbeispielen und einer Troubleshooting-Anleitung.
Inhalt in Kürze
- Das OSI-Modell teilt Netzwerkkommunikation in 7 logische Schichten auf — von Kabel (L1) bis Anwendung (L7).
- In der Praxis läuft alles über TCP/IP (4 Schichten), aber die OSI-Begriffe sind der gemeinsame Nenner jeder Dokumentation, Firewall-Regel und Zertifizierung.
- Troubleshooting von unten nach oben spart Stunden: Kabel prüfen, bevor man Software neu installiert.
- Schicht entscheidet über Preis: Eine L3-Paketfilter-Firewall kostet einen Bruchteil einer L7-Next-Gen-Firewall — für den passenden Zweck ist beides richtig.
- Wer die Schichten kennt, kauft IT-Produkte nicht mehr nach Datenblatt, sondern nach tatsächlichem Schutzbedarf.
Was ist das OSI-Modell?
Das OSI-Modell (Open Systems Interconnection Reference Model) wurde 1984 von der Internationalen Organisation für Normung (ISO 7498-1) veröffentlicht. Es beschreibt, wie zwei Computer über ein Netzwerk kommunizieren — unabhängig von Hersteller, Betriebssystem oder physikalischem Medium.
Die Idee: Kommunikation ist zu komplex für einen einzigen Algorithmus. Also zerlegt man sie in sieben abgegrenzte Schichten (Layer). Jede Schicht hat genau eine klar definierte Aufgabe und spricht nur mit der direkt darüber- und darunterliegenden Schicht. Ändert sich eine Schicht (zum Beispiel ein neues WLAN-Protokoll auf Layer 1), funktioniert der Rest ohne Anpassung weiter.
In der Praxis werden heute fast überall die TCP/IP-Protokolle eingesetzt, die das OSI-Modell nicht 1:1 abbilden. Trotzdem ist OSI der Standard-Bezugsrahmen bei Herstellern wie Cisco, Microsoft und Fortinet — vom CCNA-Zertifikat bis zur Firewall-Konfiguration.
Die 7 Schichten im Überblick
| Layer | Name (Deutsch / Englisch) | Aufgabe | Typische Technik | Einheit |
|---|---|---|---|---|
| 7 | Anwendung / Application | Dienste für den Nutzer | HTTP, HTTPS, SMTP, DNS, FTP | Daten |
| 6 | Darstellung / Presentation | Format, Verschlüsselung, Kompression | TLS, JPEG, ASCII, UTF-8 | Daten |
| 5 | Sitzung / Session | Verbindungs-Auf- und -Abbau | NetBIOS, RPC, SMB | Daten |
| 4 | Transport / Transport | Zuverlässige Ende-zu-Ende-Übertragung | TCP, UDP, Ports | Segmente |
| 3 | Vermittlung / Network | Routing, logische Adressierung | IP, ICMP, Router | Pakete |
| 2 | Sicherung / Data Link | Frames, Fehlerkorrektur, MAC | Ethernet, WLAN (802.11), Switch | Frames |
| 1 | Bitübertragung / Physical | Signale auf Kupfer, Glas, Funk | Kabel, Stecker, Hub, NIC | Bits |
Eselsbrücke (Englisch, Bottom-Up): Please Do Not Throw Sausage Pizza Away — Physical, Data Link, Network, Transport, Session, Presentation, Application.
Merkhilfe für die Richtung: Beim Senden wandern die Daten von Layer 7 nach Layer 1 (jede Schicht fügt ihren Header hinzu — „Encapsulation”). Beim Empfang umgekehrt von Layer 1 nach Layer 7. Das ist der Grund, warum man beim Troubleshooting unten anfängt: Wenn Layer 1 schon nicht läuft, hilft auch das beste Protokoll oben nichts.
OSI vs. TCP/IP — der Vergleich
Das TCP/IP-Modell ist die Implementierung, die tatsächlich über jedes Netzwerkkabel läuft. Es hat nur vier Schichten und ist pragmatischer aufgebaut.
| OSI (7 Layer) | TCP/IP (4 Layer) | Beispiel-Protokolle |
|---|---|---|
| 7 Application + 6 Presentation + 5 Session | Application | HTTP, HTTPS, DNS, SMTP, TLS |
| 4 Transport | Transport | TCP, UDP |
| 3 Network | Internet | IP, ICMP, ARP |
| 2 Data Link + 1 Physical | Network Access | Ethernet, WLAN |
Warum zwei Modelle nebeneinander? TCP/IP entstand parallel aus der Praxis (ARPANET), OSI aus der Theorie (ISO-Gremium). TCP/IP setzte sich durch, weil es funktionierte, bevor OSI fertig war. Aber OSI liefert die präziseren Begriffe: „Layer 7” ist eindeutig, „TCP/IP-Application” umfasst plötzlich Session, Presentation UND Application zusammen.
In der Praxis nutzen IT-Profis OSI-Begriffe zur Beschreibung, TCP/IP zur Implementierung. Kein Widerspruch — einfach zwei Werkzeuge mit unterschiedlichem Zweck. Eine vertiefende Einordnung zu Subnetzen und Ethernet liefert unser Überblick TCP/IP, OSI & Subnetting einfach erklärt.
Wenn ein IT-Dienstleister mit Begriffen wie „Layer-7-Security" oder „Next-Generation-Firewall" um sich wirft, fragen Sie gezielt nach: „Was genau filtert die Firewall — nur IP-Adressen oder auch den Anwendungsinhalt?" Die Antwort verrät, ob Sie wirklich ein L7-Produkt bekommen oder nur ein teures L3-Gerät.
Jens HagelGeschäftsführer, hagel IT-Services GmbH
Jede Schicht im Detail — mit Praxis-Beispielen

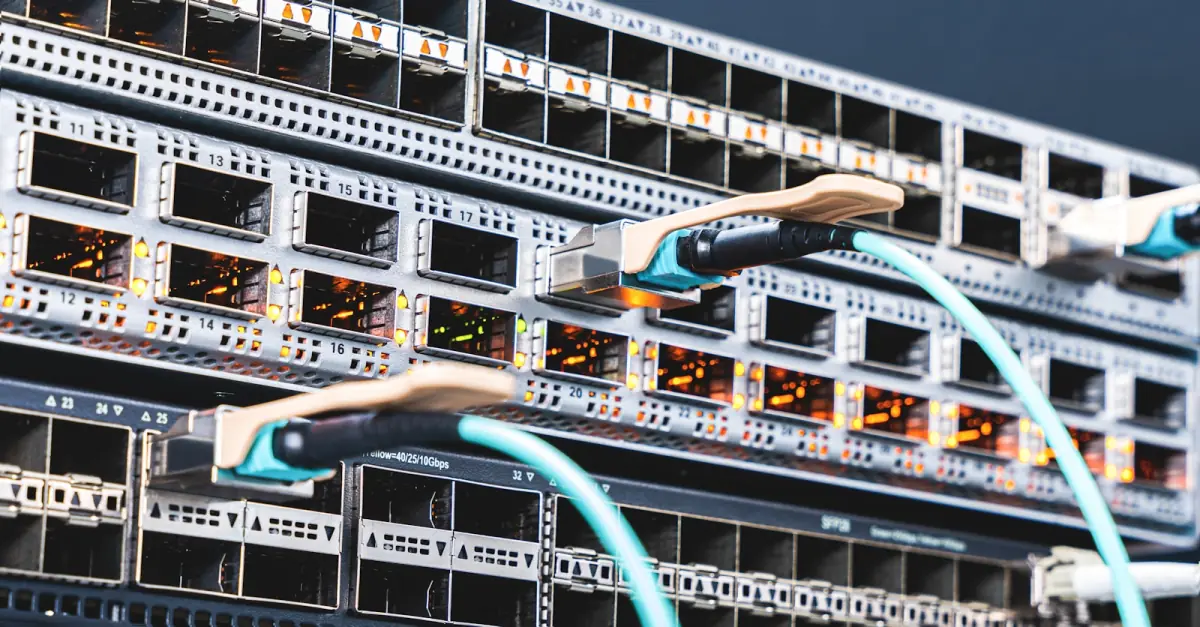

Layer 1 — Physical Layer (Bitübertragung)
Hier geht es um elektrische, optische oder Funk-Signale. Spannungen auf Kupferkabeln, Lichtimpulse in Glasfaser, WLAN-Frequenzen. Die Einheit ist das einzelne Bit (0 oder 1). Aktive Komponenten sind Hubs, Repeater, Media-Converter und die Netzwerkkarte (NIC).
Praxis: Wenn die Link-LED am Switch-Port nicht leuchtet, ist das Layer 1. Kabel tauschen, Stecker prüfen, Kabelbruch ausschließen — erst dann höher suchen. Bei uns im Helpdesk sind rund 20 % aller „Netzwerkprobleme” in Wirklichkeit Layer-1-Probleme: ein Putz-Trupp, der nachts den Switch abstöpselt, oder ein Patchkabel mit gebrochenem Rasterknöpfchen.
Layer 2 — Data Link Layer (Sicherung)
Layer 2 arbeitet mit MAC-Adressen (die weltweit eindeutige Hardware-Kennung der Netzwerkkarte) und packt Bits zu Frames zusammen. Wichtigste Technik: Ethernet (IEEE 802.3) im LAN, WLAN (IEEE 802.11) drahtlos.

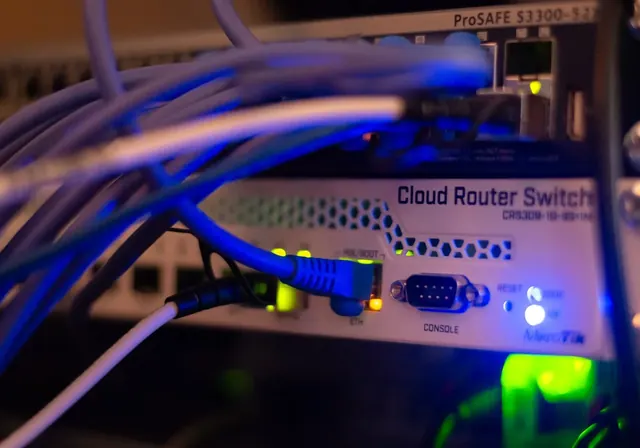

Geräte: Klassische Switches sind Layer-2-Geräte. Sie lernen, welche MAC-Adresse an welchem Port hängt, und leiten Frames direkt dorthin weiter — statt sie wie ein Hub an alle zu schicken. VLANs (virtuelle LANs) sind ebenfalls Layer 2 und trennen Broadcast-Domänen logisch, ohne dass man getrennte Switches kaufen muss.
Praxis-Beispiel: Ein VoIP-Telefon funktioniert nicht mehr. Prüfung: Sieht der Switch die MAC-Adresse noch? Wurde das VLAN korrekt getaggt? Das ist Layer 2.
Layer 3 — Network Layer (Vermittlung)
IP (Internet Protocol) ist die zentrale Technik hier. Layer 3 kümmert sich darum, dass ein Paket von einem Netzwerk in ein anderes kommt — etwa vom Firmen-LAN über den Router in die Hamburger Stadtwerke-Leitung zum AWS-Rechenzentrum in Frankfurt. Die Einheit ist das Paket.
Geräte: Router verbinden Netzwerke. Layer-3-Switches kombinieren Layer-2-Switching mit Routing-Funktionen und sind in modernen Mittelstandsnetzen Standard. Zusätzliche Protokolle: ICMP (Ping, Traceroute), ARP (MAC ↔ IP-Auflösung), OSPF/BGP (Routing-Protokolle).
Praxis: Kann der Client sein Gateway anpingen? Ja → L3 im LAN ok. Kann er eine externe IP anpingen? Nein → Problem am Router oder Internet-Anschluss. Mehr in unserem Artikel IP-Adresse, DNS & Gateway erklärt.
Layer 4 — Transport Layer (Transport)
Hier wird entschieden, wie zuverlässig Daten ankommen. Die zwei wichtigen Protokolle:
- TCP (Transmission Control Protocol): Verbindungsorientiert, bestätigt jedes Paket, sortiert in richtige Reihenfolge. Nutzt HTTPS, SMTP, SSH. Langsam, aber zuverlässig.
- UDP (User Datagram Protocol): Verbindungslos, feuert und vergisst. Nutzt VoIP, Video, DNS-Anfragen, Online-Games. Schnell, aber ohne Garantie.
Ports (0–65.535) liegen auf Layer 4 und identifizieren den Dienst. Port 443 = HTTPS, Port 25 = SMTP, Port 3389 = RDP. Firewalls auf L3/L4 arbeiten genau mit IP-Adresse + Port.
Praxis: „Teams funktioniert, aber RDP zum Server nicht.” Mit telnet server 3389 oder Test-NetConnection prüfen, ob Port 3389 offen ist. Ist er zu → Firewall-Problem auf Layer 4.
Layer 5 — Session Layer (Sitzung)
Layer 5 kümmert sich um den Auf-, Halte- und Abbau von Verbindungen. In der TCP/IP-Welt ist diese Schicht weitgehend in die Anwendung gerutscht (und deshalb „unsichtbarer”). Protokolle: NetBIOS, RPC, SMB, SIP (VoIP-Signalisierung).
Praxis: Wenn eine lange VPN-Verbindung oder eine Terminal-Server-Session nach Stunden einfriert, ohne dass das Netz offline ist, stecken oft Layer-5-Keepalive-Probleme dahinter.
Layer 6 — Presentation Layer (Darstellung)
Hier werden Daten übersetzt, verschlüsselt und komprimiert. Die wichtigste Technik 2026 heißt TLS (Transport Layer Security — der Name ist historisch, TLS gehört funktional zu Layer 6). Jede HTTPS-Verbindung, jede verschlüsselte E-Mail, jede sichere Teams-Session läuft durch Layer 6. Auch Formate wie JPEG, UTF-8, ASCII, JSON gehören hierher.
Praxis: Zertifikatsfehler im Browser („Diese Verbindung ist nicht sicher”) sind Layer-6-Probleme. Client und Server haben sich nicht auf ein gemeinsames Verschlüsselungsverfahren geeinigt.
Layer 7 — Application Layer (Anwendung)
Die Schicht, die der Mensch sieht: Browser, Outlook, Teams, Datei-Explorer. Protokolle: HTTP/HTTPS, SMTP, IMAP, POP3, DNS, FTP, SSH.
Praxis: „Die Website lädt nicht.” Ping auf die IP klappt (L3 ok), Port 443 offen (L4 ok), aber der Browser zeigt „503 Service Unavailable” → Layer-7-Problem am Webserver. Firewalls wie Fortinet FortiGate können auf L7 in den HTTPS-Inhalt schauen (TLS-Inspection) und zum Beispiel verhindern, dass Mitarbeiter über einen legitimen HTTPS-Tunnel Dropbox nutzen.
Troubleshooting nach OSI-Schichten — von unten nach oben
Die goldene Regel jeder Netzwerkdiagnose: Fangen Sie unten an. Wer bei „die Website geht nicht” direkt den Browser neu installiert, verliert Stunden — vielleicht ist nur das Kabel raus.
- Layer 1 — Physik: Kabel eingesteckt? Link-LED am Switch? Dose ok? Steckerklammer intakt?
- Layer 2 — Data Link: Richtiges VLAN am Port? MAC-Adresse im Switch sichtbar? WLAN verbunden und assoziiert?
- Layer 3 — IP: IP-Adresse korrekt (nicht 169.254.x.x aus APIPA)? Gateway erreichbar via Ping? Default Route vorhanden?
- Layer 4 — Port: Zielport offen? Firewall-Regel aktiv? TCP-Handshake erfolgreich (mit
telnetoderTest-NetConnection)? - Layer 5/6 — Session/TLS: Zertifikat gültig? Verschlüsselungsverfahren kompatibel? Zeit-Synchronisation ok (NTP)?
- Layer 7 — Anwendung: Dienst läuft am Server? Logs lesen. Error 500 = Server, Error 404 = Pfad, Error 401 = Auth.
Jeder Admin sollte diese sechs Prüfungen für sein Netzwerk als Ein-Seiten-Runbook dokumentieren. Im Ernstfall hat niemand Zeit, Google zu bemühen — das Runbook liegt am Notebook und im Serverraum.
Wir hatten 24 Jahre lang denselben IT-Dienstleister — bis er plötzlich Insolvenz angemeldet hat. Von einem Tag auf den anderen standen wir ohne Support da. Seitdem wissen wir: Man braucht einen Partner, der stabil aufgestellt ist.
OSI im Business-Kontext: Firewall, VLAN, VPN
Die OSI-Schichten sind keine akademische Spielerei — sie bestimmen Preis, Leistung und Einsatzgebiet von IT-Produkten. Drei Beispiele aus dem Mittelstands-Alltag:
Firewall: Eine Paketfilter-Firewall auf Layer 3/4 (wie eine kleine WatchGuard XTM) entscheidet „IP 192.168.1.5 darf Port 443 ins Internet”. Eine Layer-7-Next-Gen-Firewall erkennt zusätzlich „Der Nutzer lädt gerade ein Word-Dokument auf Dropbox hoch” und blockiert genau das. Der Preisunterschied: oft Faktor 3–5. Mehr Details zu Managed Firewall.
VLAN: Virtuelles LAN trennt auf Layer 2 den Gäste-WLAN-Traffic vom Produktionsnetz — ohne zweiten Switch, ohne zweite Verkabelung. Standard in jedem seriösen Büro-Netzwerk, technisch reine Layer-2-Konfiguration. Weitere Infos in Netzwerk einrichten für Unternehmen.
VPN: Ein Site-to-Site-VPN verschlüsselt Layer-3-Pakete (IPSec) zwischen zwei Standorten. Ein Client-VPN wie SSL-VPN ist Layer 7 (tunnelt über HTTPS). Wichtig für die Netzwerk- und WLAN-Architektur.
Häufige Missverständnisse — sieben Irrtümer
- „TCP/IP hat OSI abgelöst." Nein — sie laufen parallel. TCP/IP ist die Technik, OSI das Vokabular.
- „Ein Router ist nur Layer 3." Moderne Router machen Layer 2 (Switch-Funktion), Layer 3 (Routing), Layer 4 (NAT, Firewall) und manchmal Layer 7 (DNS-Filter, Parental Control).
- „Verschlüsselung ist Layer 4." Nein — TLS arbeitet funktional auf Layer 6, auch wenn der Name „Transport Layer" anderes suggeriert. Der Name ist historisch.
- „Eine Layer-2-Firewall gibt es nicht." Doch — Port-Security und MAC-Filter auf Switches sind L2-Schutz. Schwach, aber existent.
- „WLAN ist Layer 1." Halb richtig: Die Funkwellen sind L1, das 802.11-Protokoll mit Frames und MAC ist L2.
- „Die Session Layer ist tot." Nicht tot, aber in TCP/IP in die Application Layer gewandert. Begriffe wie „SSL-Session" nutzen sie weiter.
- „OSI und ISO sind dasselbe." ISO ist die Organisation, OSI das Modell. Korrekt: „ISO hat das OSI-Modell standardisiert."
Checkliste: OSI-Troubleshooting in 7 Schritten
- Schritt 1 — Symptom klären. Was genau geht nicht? Alle Nutzer oder einer? Alle Websites oder eine?
- Schritt 2 — Physik prüfen (L1). Kabel, LED, Switch-Port, Dose.
- Schritt 3 — Link prüfen (L2). VLAN, MAC-Tabelle, WLAN-Associate.
- Schritt 4 — IP prüfen (L3).
ipconfig,ping 8.8.8.8,ping gateway, Route. - Schritt 5 — Port prüfen (L4).
Test-NetConnection -Port 443, Firewall-Log. - Schritt 6 — Verschlüsselung prüfen (L5/L6). Zertifikat, TLS-Version, Systemzeit.
- Schritt 7 — Anwendung prüfen (L7). Server-Log, Dienst-Status, Browser-DevTools.
Dauer: 5–15 Minuten pro Durchgang, wenn man die Schritte beherrscht. Ohne Systematik: 1–3 Stunden.
Externe Quellen für die Vertiefung
- Microsoft Learn — Networking Fundamentals — Grundlagen-Kurs mit OSI-Bezug
- Cisco Learning Network — OSI Model Layers — die Referenz aus dem Hause Cisco
- heise iX — Netzwerk-Grundlagen — aktuelle Fachartikel aus DACH
- BSI IT-Grundschutz — Netzwerksicherheit — Bausteine NET.1 / NET.3
Was Sie heute tun können
- Runbook schreiben. Ein DIN-A4-Blatt mit den 7 OSI-Troubleshooting-Schritten, spezifisch für Ihr Netzwerk (IPs, Gateways, Firewall-Regeln).
- Layer-Verständnis im Team verankern. Nächstes IT-Team-Meeting: Jeder erklärt eine Schicht. Lerneffekt garantiert.
- Firewall-Audit. Schauen Sie sich Ihre aktuelle Firewall an — ist sie L3/L4 (IP + Port) oder echt L7 (Anwendungsinhalt)? Falls nur L3/L4: Ist das für Sie ausreichend?
- VLAN-Hygiene. Trennen Sie Gäste-WLAN, VoIP, Management und Produktion über VLANs? Das ist L2 und kostet nichts außer Konfigurations-Zeit.
- Erstgespräch buchen. Wenn Sie merken, dass Ihr aktueller IT-Partner Layer nicht klar benennt — das ist ein Warnsignal. Wir schauen uns Ihr Netzwerk an und zeigen, wo Layer-Lücken Risiko oder Kosten verursachen.
Fazit
Das OSI-Modell ist kein Relikt — es ist die gemeinsame Sprache, in der Hersteller, IT-Dienstleister und Zertifizierungsstellen über Netzwerke reden. Wer die sieben Schichten kennt, versteht Firewalls, VLANs und VPNs nicht mehr als Black Box, sondern als gezielte Werkzeuge auf bestimmten Ebenen. Für den Mittelstand heißt das: Bessere Einkaufsentscheidungen, schnelleres Troubleshooting, weniger Stillstand.
